Für ein Gehäuse, einen Schlauchadapter oder einen Schubladeneinsatz jedes Mal das CAD-Programm öffnen? Genstrio nimmt ein paar Maße entgegen, baut das Modell sichtbar in 3D auf und gibt es als STL, 3MF oder STEP heraus – direkt im Browser, auf Deutsch und Englisch.

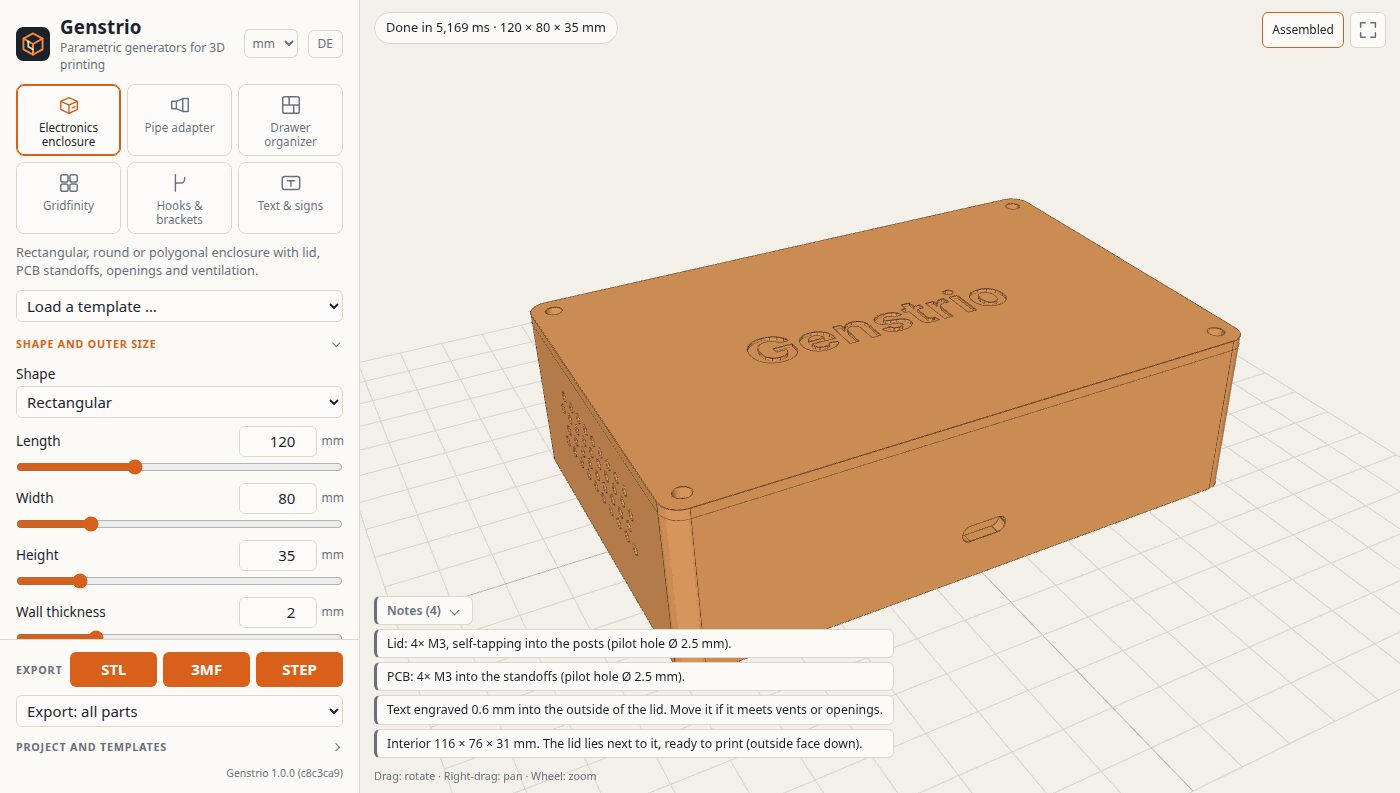

Genstrio im Browser: links die Maße, rechts ein Elektronikgehäuse mit dem vertieften Schriftzug „Genstrio“ auf dem Deckel
Elektronikgehäuse mit Text auf dem Deckel.

Sechs Generatoren

  • Elektronikgehäuse: eckig, rund oder vieleckig, mit Vorlagen für Raspberry Pi, Arduino und ESP32, Öffnungen für Stecker, Lüftung, verschraubtem, geklipstem oder klappbarem Deckel und Hutschienen-Clip
  • Rohradapter: Reduzierstücke und Bögen zwischen Rohren, Schläuchen und G-Gewinden
  • Schubladen-Organizer: Boxen, die eine Schublade lückenlos füllen – gleich groß oder zufällig gemischt, bis die Aufteilung gefällt
  • Gridfinity: Behälter, Halter für Bits und Batterien sowie Grundplatten
  • Haken & Halter: Wandhaken, Schlüsselleisten, Regalwinkel – zum Schrauben, Kleben, für Tür oder Lochwand
  • Text & Schilder: Schilder, Anhänger, Stempel und Schablonen in neun freien Schriften

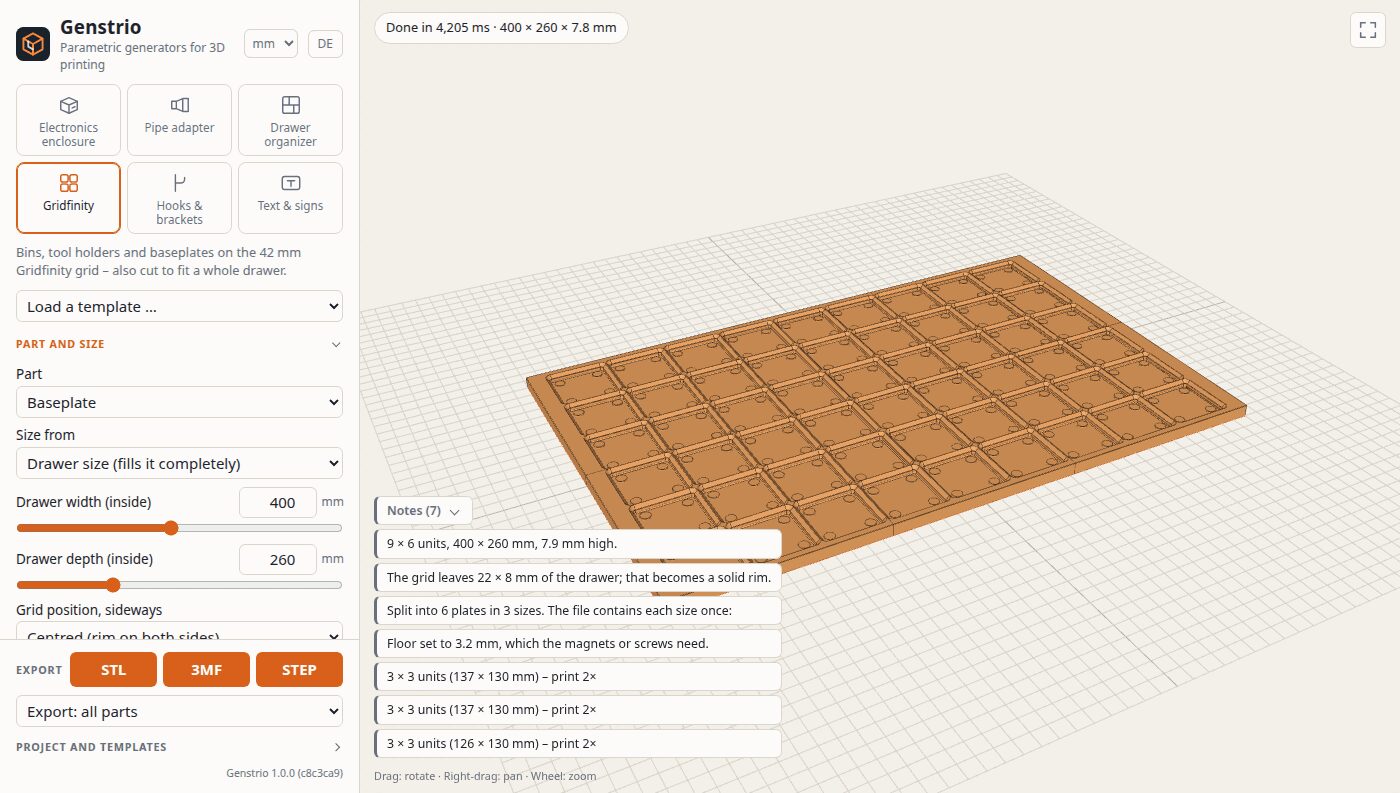

Gridfinity-Grundplatte mit 9 × 6 Feldern, die eine Schublade von 400 × 260 mm füllt und in sechs Platten geteilt ist
Schubladenmaß eingeben, Platten fürs Druckbett bekommen.

Was es besonders macht

Die Geometrie rechnet ein echter CAD-Kern (OpenCascade als WebAssembly) auf dem eigenen Rechner. Deshalb gibt es neben STL auch STEP zum Weiterbearbeiten, und nichts wird hochgeladen – kein Konto, kein Server.

Zu jedem Modell sagt Genstrio dazu, was man zum Bauen braucht: welche Schrauben, wie oft welches Teil zu drucken ist, wie es auf dem Druckbett liegt. Maße gehen in Millimetern, Zentimetern oder Zoll, und fertige Einstellungen lassen sich als Vorlage speichern oder per Link teilen.

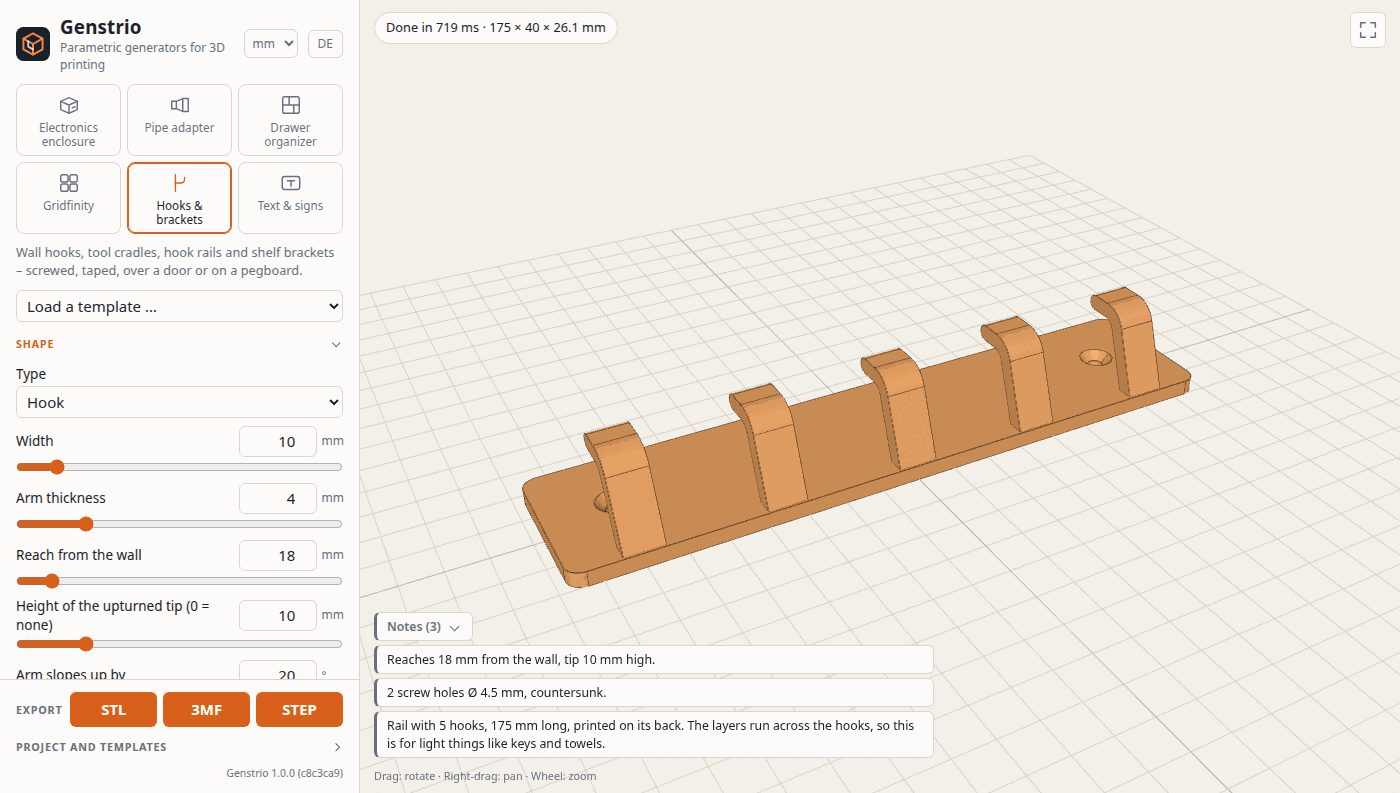

Schlüsselleiste mit fünf Haken und zwei Schraubenlöchern in der 3D-Vorschau
Schlüsselleiste aus dem Haken-Generator.

Ausprobieren: technikweber.github.io/Genstrio · Code: github.com/TechnikWeber/Genstrio
